Naše možnosti:

  • Jsme odborníci na výrobu špičkových forem na gumové produkty, plast či tlakové lití hliníku. Maximální velikost formy 900 x 600 mm
    a max.1000kg.
  • Oprava, údržba forem.
  • Konstrukce, programování, modelování.
  • Technická podpora a výpomoc při práci s CAD/CAM systémy a jejich implementací do výroby.

Používané technologie:

  • Frézování:  Strojní třískové obrábění jedno, nebo vícebřitým nástrojem, kde hlavní pohyb (rotační) koná nástroj.
  • Soustružení: Třískové obrábění vnitřních nebo vnějších rotačních ploch, většinou jednobřitým obráběcím nástrojem.
  • Drátové řezání: Obrábění kovů, kdy se elektroda (tvořena drátem o průměru 0,02 mm až 0,3 mm, nejčastěji mosazným) pohybuje plynule přímočaře. Dochází tak k přeřezání materiálu řezem o tloušťce odpovídající síle drátu. Cyklus pro 2osé a 4osé řezání, kde oba umožňují jak hrubovací, tak dokončovací řezy.
  • Hloubení: Elektroerozívní obrábění, kdy se elektroda otiskne do kovové metrice a vznikne tak požadovaný tvar na obrobku.

    Používaný software:

  • SolidWorks a Autodesk Inventor HSM – tyto dva systémy využíváme pro konstrukci
  • Autodesk HSMWORKS – software pro programování našich CNC strojů
  • SprutCAM – využíváme jej při programování 5ti osého plynulého vyrábění. K systému poskytujeme také technickou podporu
  • Vlastní informační systém aplikace pro automatizovanou konverzi a nahrávání NC-kódů


Strojové vybavení:
Při zakázkové strojní výrobě používáme moderní CNC frézky a obráběcí centra značek AgieCharmilles (Georg Fischer) a Quaser.

  • vysoká přesnost, stabilita, kvalitní zpracování
  • lineární vedení a přímé odměřovaní z pravítek, osazeny sondami značky Renishaw


CNC frézky a obráběcí centra

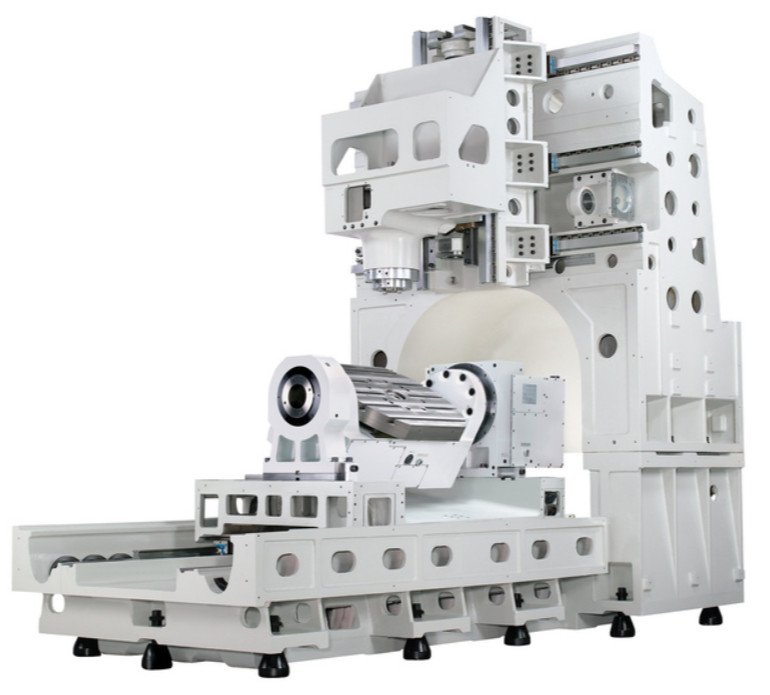

 QUASER UX600




Základní údaje:

Délka pojezdu osy X,Y,Z:
Průměr stolu:
Rozsah os A,C:
Vřeteno:
Max. hmotnost obrobku:
Kužel ve vřetenu:
Řídící systém:





885 x 800 x 500 mm
600mm
+30° až -120°, 360°
15 000 ot./min.
500 kg
ISO40
Heidenhain iTNC530






 QUASER  MF400




Základní údaje:

Délka pojezdu osy X,Y,Z:
Průměr stolu:
Rozsah os A,C:
Vřeteno:
Max. hmotnost obrobku:
Kužel ve vřetenu:
Řídící systém:





410 x 610 x 510 mm
350mm
+30° až -120°, 360°
15 000 ot./min.
100 kg
ISO40
Heidenhain iTNC640






 Mikron VCE 1200 PRO



Základní údaje:

Délka pojezdu osy X,Y,Z:
Vřeteno:
Max. hmotnost obrobku:
Kužel ve vřetenu:
Řídící systém:





1 200 x 600 x 675 mm
14 000 ot./min.
500 kg
ISO40
Heidenhain iTNC530






 Mikron VCE 600 PRO



Základní údaje:

Délka pojezdu osy X,Y,Z:
Vřeteno:
Max. hmotnost obrobku:
Kužel ve vřetenu:
Řídící systém:





600 x 400 x 540 mm
14 000 ot./min.
300 kg
ISO40
Heidenhain iTNC530







     Elektroerozívní obrábění

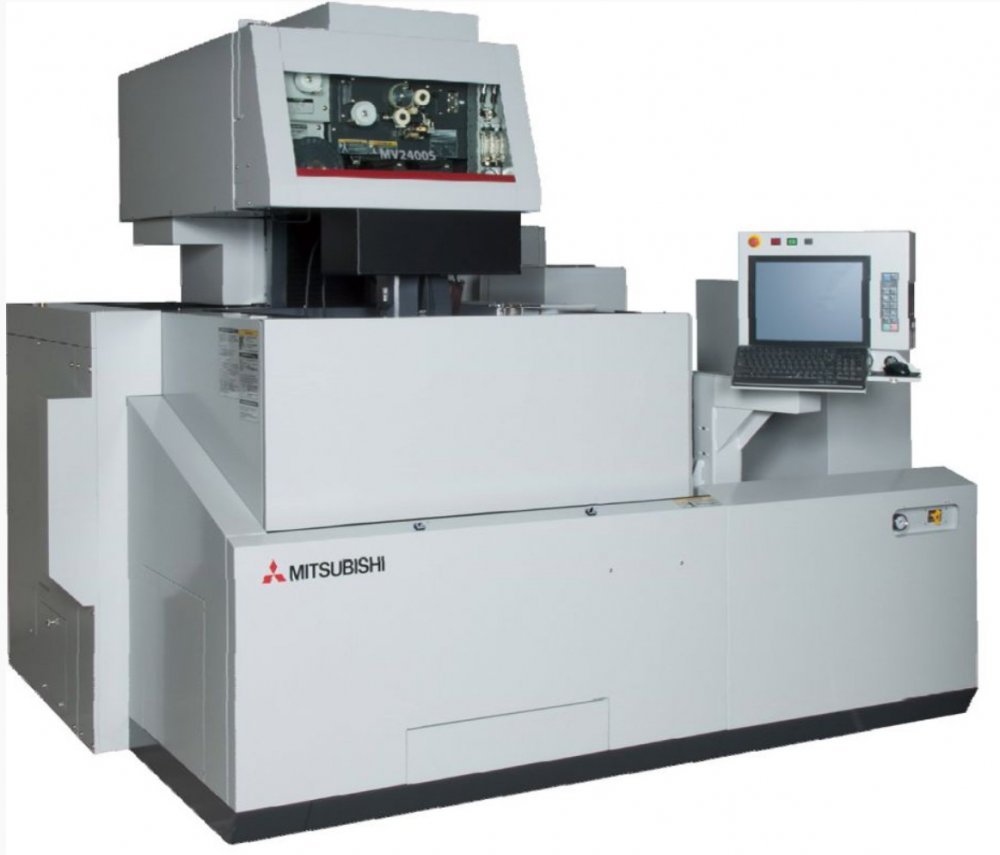

 Mitsubishi MV2400S



Základní údaje:

Délka pojezdu osy X,Y,Z:
Hmotnost obrobku:
Řídící systém:



Drátová řezačka

600 x 400 x 310 mm
1 500Kg
Mitsubishi






 EIR EMO2



Základní údaje:

Délka pojezdu osy X,Y,Z:
Hmotnost obrobku:
Max. vyklonění drátu:
Řídící systém:



Drátová řezačka

400 x 300 x 120 mm
50Kg

Emotek






 EIH 001



Základní údaje:

Délka pojezdu osy X,Y,Z:
Generátor:

Max. hmotnost obrobku:
Řídící systém:



Hloubička

660 x 400 x 400 mm
1 až 110A
Impulz 1 až 2 500mikr.sek.
500 kg
Emotek
Repasovaný stroj r. 2018




 ED18



Základní údaje:

Délka pojezdu osy X,Y,Z:



Propalovačka

600 x 400 x 210 mm




     Ostatní



 Pegas 300x400



Základní údaje:




Pásová pila








 BPH200



Základní údaje:




Rovinná bruska
